【液動蝶閥用途】

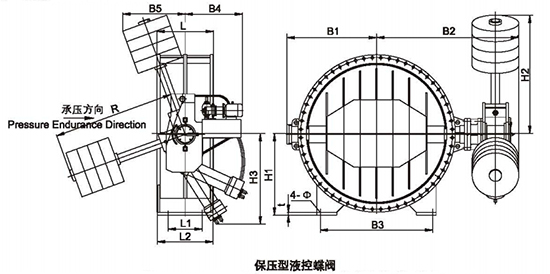

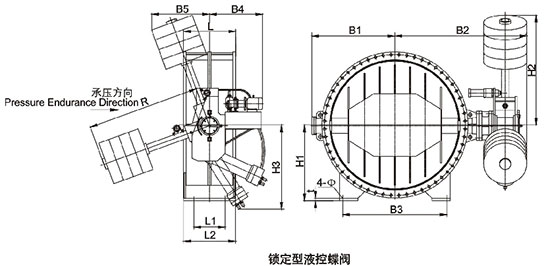

KD7B43X、KD7B45H保壓型液控蝶閥;KD7S43X、KD7S45H鎖定性液控蝶閥;KD7Q43X、KD7Q45H全液控液控蝶閥適用于介質為水的泵出口管路上，作為閉路和止回閥，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統。

【液動蝶閥特點】

1、本蝶閥靠液壓驅動開啟，靠重錘勢能關閉。
2、安裝后，可代替閘閥(蝶閥)和止回閥兩臺閥門，且流阻系數小，因此該閥門為節能型產品。
3、關閉時，分快、慢關兩階段關閉，前階段為快關段，后階段為慢關段，根據工況不同，可調節快慢關時間及角度、液壓系統。
4、設有開閥自動保壓和自動復位功能，具有開閥雙保險，電氣控制可根據用戶需要實行普通控制與PLC控制，實現泵閥聯動，并可實現就地遠控及與計算機聯控。

【液動蝶閥執行標準】

設計規范： GB/T 12238 API609 JB/T8527

結構長度： GB/T 12221 API609 ASME B16.34

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598

【液動蝶閥性能參數】

口徑	DN≤1000	1000-2000	2100-3000	≥3000
開閥時間S (可調)	10-60	20-90	30-120	40-150
開閥角度	90°
關閥角度 (可調)	快關		50°-70°
	緩沖		10°
	慢關		10°-30°
泄漏量	軟密封		無可見泄漏
	金屬密封		≤0.1DN
