夾套保溫截止閥

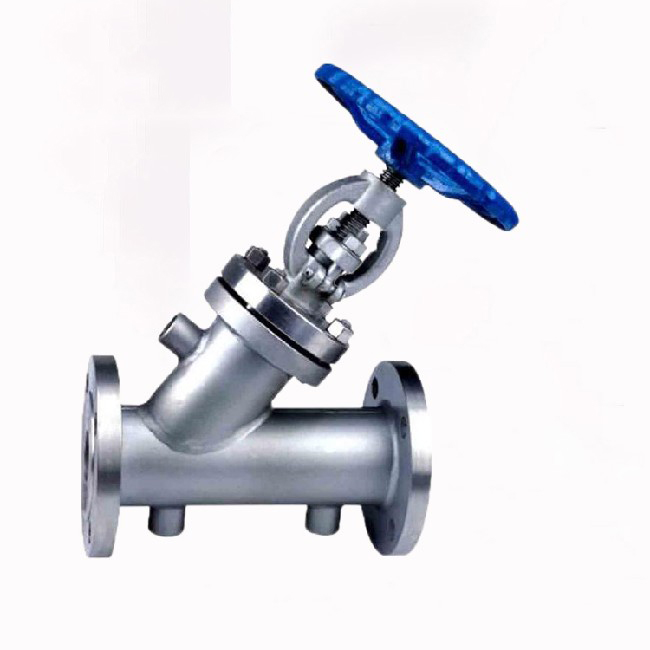

保溫截止閥，是主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，是BJ45W直流夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。保溫截止閥被廣泛應用于石油、化工、冶金、制藥等各類系統中。
保溫閥門結構簡介
保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。
保溫閥門作用原理
保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有x降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有x降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有x降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。
BJ41W保溫截止閥產品性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力(MPa) | |
殼體 | 密封 | |||||
BJ41W-16P、R、C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸類 | ≤1.0 |
BJ41W-25P、R、C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸類 | ≤1.0 |
BJ41W保溫截止閥主要尺寸表
型號 | 公稱通徑DNmm | 尺寸 | ||||||||
L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| W PBJ41 -16R H C
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 170 | 3/8 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 190 | 3/8 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 205 | 3/8 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 270 | 1/2 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 310 | 1/2 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 358 | 1/2 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 373 | 1/2 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 435 | 1/2 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 500 | 1/2 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 614 | 1/2 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 674 | 1/2 | |
200 | 600 | 335 | 295 | 264 | 26-3 | 12-23 | 818 | 818 | 1/2 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 949 | 969 | 1/2 | |

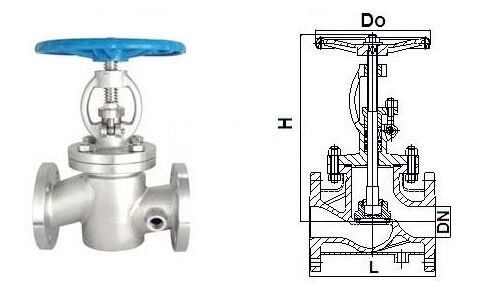

保溫截止閥BJ41W結構圖:
<
<
<
<
<
<
<
<
<
<
