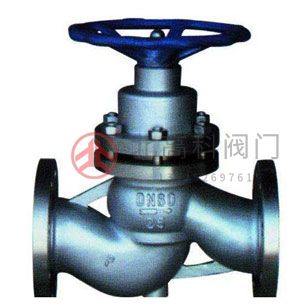

金屬密封美標柱塞閥

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱

在線咨詢全國熱線
13325269761

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥相比截止閥，壽命長，操作省力。但調節行程比截止閥要長，所以節流控制比截止閥要難。對調節有明確要求的場所，兩者都不適合。

產品概述

金屬密封美標柱塞閥全部采用美國國家標準（ANSI）及美國石油學會標準（API）的連接，結構尺寸，內件采用國際（GB）尺寸。

適用范圍

當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

主要連接、結構尺寸

DN(mm) 尺寸	UZ41H（Y）-150Lb U41SM~150Lb
DN(mm) 尺寸	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
K	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
n-φ	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

DN(mm) 尺寸	UZ41H（Y）-300Lb? U41SM~300Lb
DN(mm) 尺寸	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	254	279	318	381	445	521	584	648
K	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
n-φ	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35
