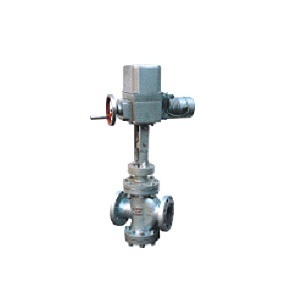

電動多級調節閥FGV-ZHD

ZHD型多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯，多級減壓，完全控制流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級

在線咨詢全國熱線
13325269761

ZHD型多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯，多級減壓，完全控制流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動薄膜機構或電動執行機構等。
  標準規格
  閥體型式：直通鍛造閥體
  閥芯型式：多級節流閥芯
  公稱通徑：DN20~200  NPS 3/4〞~ 8〞
  公稱壓力：PN160 ~ 420   CLASS 900LB  ~2500LB
  連接方式：法蘭：FF、RF、MF、RTJ
  焊接：SW、BW
  閥蓋形式：標準型（-5℃~230℃）、
  散熱片型（-45℃~大于230℃場合）、
  低溫加長型（-196℃~ -45℃）
  填    料：V型聚四氟乙烯填料、柔性石墨填料等
  密封墊：金屬夾石墨密封墊
  執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
  電動：3810L系列智能型執行機構、PSL系列智能型執行機構
  表面涂漆：綠色丙稀酸聚胺酯磁漆
  型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構 H:氣動活塞執行機構 R:電動3810L執行機構 D:電動PSL執行機構	H直行程	D:多級套筒調節閥 G:軸流迷宮調節閥	PN160=160 CL1500LB=1500 LB	C=A105 LC=LF2 P=F304 PL=F304L R=F316 RL=F316L D=特殊材質	DN25= DN25 NPS1〞=NPS1〞
如：Z型氣動薄膜多級套筒調節閥，壓力PN160，閥體材料為A105，公稱通徑DN50，型號為：ZJHD-160 DN50

設計特點
  高壓差范圍內連續調節
  采用多級節流介質逐漸減壓，每級壓降都在汽化壓力之上，抗汽蝕，噪音低。
  閥芯采用非平衡式結構，錐面密封，密封效果好。
  套筒結構為多孔籠式，嚴格按所需調節特性排列，調節性能好。
  閥芯上下均設有導向，調節平衡，無振動，自清能力強。
  密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。
  應用
  鍋爐給水旁路作為啟動或低負荷運行時候給水調節。
  給水再循環旁路調節（最小流量調節閥）。
  高壓旁路噴水減溫，過熱器噴水減溫。
  其他高壓差環境下介質調節。
