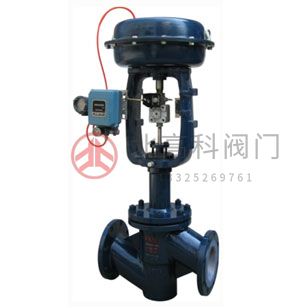

ZJHPF46型氣動波紋管襯氟調節閥

調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一

在線咨詢全國熱線
13325269761

調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名：control valve，位號通常FV開頭。調節閥常用分類：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥。

型式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN1.6、4.0、6.4MPa
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋	標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	(詳見圖1~圖5)
■ 調節閥閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金。

執行機構
型式	ZHA/B多彈簧簿膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面積cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃

作用型式

氣關式(B) —失氣時閥位開(FO)；氣開式(K) —失氣時閥位關(FC)

調節閥附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

調節閥性能
項 目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		終點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量 l/h			0.01%×閥額定容量
可調范圍R			30:01:00

硫酸調節閥額定流量系數Kv、額定行程、配用執行機構型號

公稱通徑 DN(mm)		20				25	32	40	50	65	80	100	125	150	200
閥座直徑dN(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
額定流量系數Kv	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 L(mm)		10				16	25			40			60
執行機構型號		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

允許公差

公稱通徑 DN(mm)			20				25	32	40	50	65	80	100	125	150	200
閥座直徑dN(mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
執行機構			ZHA/B22					ZHA/B 23			ZHA/B 34			ZHA/B 45
作用	氣源	彈簧	允許壓差(MPa)
方式	壓力	范圍
	(Kpa)	(Kpa)
氣關	140	20～100	6.4	6.19	3.96	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1	0.06
	250	20～100	6.4	6.4	6.4	6.4	6.4	5.68	3.64	2.3	2.21	1.43	0.91	0.95	0.66	0.37
	400	40～200	6.4	6.4	6.4	6.4	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	0.92	0.52
氣開	140	20～100	4.46	3.09	1.98	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03
	250	40～200	6.4	6.4	5.94	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15	0.09
	400	80～240	6.4	6.4	6.4	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36	0.21

注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。

外形尺寸及重量單位：mm

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	184	184	220	222	254	276	298	352	410	451	600
L	PN64	210	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
H3	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		338	338	402	402	405	627	628	635	698	702	728
H5	PN16/40	58	58	68	73	80	90	98	108	123	140	168
H5	PN64	68	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量	PN16/40	22	22	24	32	38	62	67	83	132	160	245
重量	PN64	25	25	30	42	52	78	82	102	170	190	285
