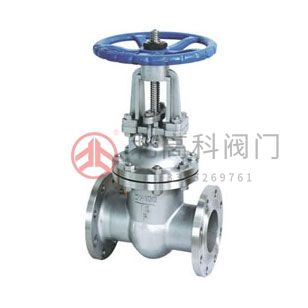

Z40W、Z40Y 不銹鋼閘閥

【產品說明】Z40W、Z40Y 不銹鋼閘閥適用于工作壓力 1.6~16.0MPa，工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質

在線咨詢全國熱線
13325269761

【產品說明】

Z40W、Z40Y 不銹鋼閘閥適用于工作壓力 1.6~16.0MPa，工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、醋酸及弱腐蝕性、腐蝕性等介質。

【產品性能參數】

Z40W、Z40Y 不銹鋼閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40W-16P	16	1.6	≤150	弱腐蝕性介質
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蝕性介質
Z40Y-25R	25	2.5		腐蝕性介質
Z40W-40P	40	4.0	≤150	弱腐蝕性介質
Z40W-40P	40	4.0		弱腐蝕性介質
Z40Y-40R	40	4.0		腐蝕性介質
Z40Y-40R	40	4.0		腐蝕性介質
Z40W-100P	100	10.0	≤200	醋酸類
Z40W-160P	160	16.0	≤200	醋酸類

【產品零部件材料】

【Z40W、Z40Y (PN16) 不銹鋼閘閥外形及結構尺寸】

Z40W、Z40Y (PN16) 不銹鋼閘閥主要外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	f	z×ød	H	D₀	重量 / kg
15	130	95	65	45	14	2	4×?14	175	200	4
20	150	105	75	55	14	2	4×?14	180	200	5
25	160	114	85	65	14	2	4×?14	210	200	6
32	180	135	100	78	16	2	4×?18	210	200	7
40	200	145	110	85	16	3	4×?18	350	200	19
50	250	160	125	100	16	3	4×?18	358	240	29
65	265	180	145	120	18	3	4×?18	375	240	33
80	280	195	160	135	20	3	8×?18	433	280	45
100	300	215	180	155	20	3	8×?18	502	320	63
125	325	245	210	185	22	3	8×?18	312	360	108
150	350	280	240	210	24	3	8×?23	676	360	134
200	400	335	295	265	26	3	12×?23	820	400	192
250	450	405	355	320	30	3	12×?25	969	450	273
300	500	460	410	375	30	4	12×?25	1142	560	379
350	550	520	470	435	34	4	16×?25	1280	640	590
400	600	580	525	485	36	4	16×?30	1452	640	850
450	650	640	585	545	40	4	20×?30	1541	720	907
500	700	705	650	608	44	4	20×?34	1676	720	958
600	800	840	770	718	48	5	20×?41	1874	800	1112

【Z40W、Z40Y (PN25) 不銹鋼閘閥外形及結構尺寸】

Z40W、Z40Y (PN25) 不銹鋼閘閥主要外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	f	z×ød	H	D₀	重量 / kg
15	130	95	65	45	16	2	4×?14	175	200	4
20	150	105	75	55	16	2	4×?14	180	200	5
25	160	115	85	65	16	2	4×?14	210	220	6
32	180	135	100	78	18	2	4×?18	210	220	7
40	200	145	110	85	18	3	4×?18	350	220	18
50	250	160	125	100	20	3	4×?18	358	250	25
65	165	180	145	120	22	3	8×?18	373	280	35
80	280	195	160	135	22	3	8×?18	435	300	50
100	300	230	190	160	24	3	8×?23	500	350	65
125	325	270	220	188	28	3	8×?25	614	400	100
150	350	300	250	278	30	3	8×?25	374	450	135
200	400	360	310	278	34	3	12×?25	818	500	180
250	450	425	370	332	36	3	12×?30	969	550	207
300	500	485	430	390	40	4	16×?30	530	560	400
350	550	550	490	448	44	4	16×?34	1280	640	631
400	600	610	550	505	48	4	16×?34	1450	640	900
450	650	660	600	555	50	4	20×?34	1541	720	1013
500	700	730	660	610	52	4	20×?41	1676	720	1166
600	800	840	770	718	56	5	20×?41	1874	800	1258
700	900	955	875	815	60	5	24×?48	2280	850	—
800	1000	1070	990	930	64	5	24×?48	2420	700	—
