Z540H、Z540Y、Z540W齒輪閘閥

【產品說明】Z540H、Z540Y、Z540W齒輪閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z54

在線咨詢全國熱線
13325269761

【產品說明】

Z540H、Z540Y、Z540W齒輪閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R)、不銹鋼(Z540W-16P~160P Z540W-16R~160R)，公稱壓力 PN16~PN160，閥體材料為碳素鋼(Z540H-16C~160 Z540Y-16C~160)、鉻鉬合金鋼(Z540Y-16I~160I)、不銹鋼(Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R)的閘閥。

【性能參數(shù)】

齒輪閘閥型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蝕性介質
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蝕性介質
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蝕性介質
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蝕性介質
Z540Y-16PⅠ~40PⅠ	16~40	1.6~4.0	≤650	熱煙氣等
Z540Y-16PⅡ~0PⅡ	16~40	1.6~4.0	≤650	熱煙氣等

【零件材料】

閥體、閥蓋、閘板	閥桿	密封面	填料
碳素鋼	碳素鋼	堆焊鐵基合金	石棉石墨或柔性石墨
		堆焊鐵基合金
鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
		堆焊硬質合金	柔性石墨
鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	聚四氟乙烯
		堆焊硬質合金
鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	柔性石墨

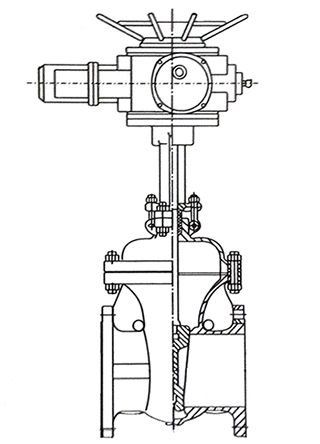

【外形尺寸】

DN	L	H	D0	重量/kg
300	500	1310	640	504
350	550	1468	640	674
400	600	1780	640	950
450	650	1880	640	1300
500	700	2110	640	1530
600	800	2410	640	2140
700	900	2600	640	3275
800	1000	2860	720	3920
900	1100	3170	720	4435
