Z41W、Z41Y國標閘閥

【閥門說明】Z41W、Z41Y國標閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能

在線咨詢全國熱線
13325269761

【閥門說明】

Z41W、Z41Y國標閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。國標閘閥適用介質為：水、油品、蒸汽、酸性介質等，常見的驅動方式有手動、齒輪動、電動等。

【常見型號】

國標閘閥常見型號與美標閘閥基本差不多，只是標準不同而已，有Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

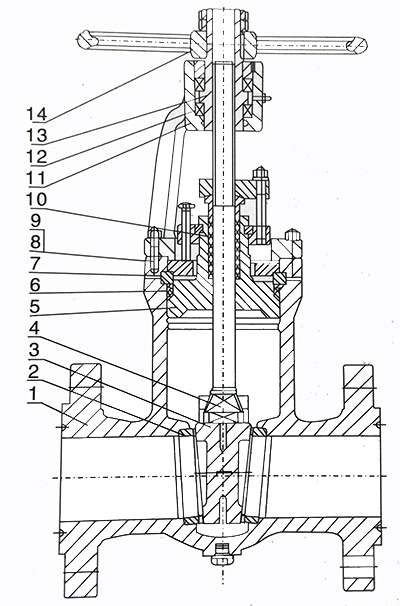

【結構簡圖】

圖中數字注釋：1表示閥體，2表示閥座，3表示閘板，4表示閥桿，5表示閥蓋，6表示密封圈，7表示四合環，8表示雙頭螺柱，9表示六角螺母，10表示填料，11表示支架，12表示軸承，13表示閥桿螺母，14表示手輪。

【執行標準】

設計標準采用GB/T 12234
結構長度標準采用GB/T 12221
試驗和檢驗標準采用GB/T 13927、JB/T 9092
連接法蘭標準采用：GB/T 9113、JB/T 79、HG20592

【連接尺寸】

國標閘閥型號	公稱通徑	尺寸
國標閘閥型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-Φ14	170	120
	20	150	105	75	55	14-2	4-Φ14	200	120
	25	160	115	85	65	14-2	4-Φ14	215	140
	32	180	135	100	78	16-2	4-Φ18	260	160
	40	200	145	110	85	16-3	4-Φ18	290	200
	50	250	160	125	100	16-3	4-Φ18	345	220
	65	265	180	145	120	18-3	4-Φ18	360	240
	80	280	195	160	135	20-3	8-Φ18	385	280
	100	300	215	180	155	20-3	8-Φ18	430	300
	125	325	245	210	185	22-3	8-Φ18	520	320
	150	350	280	240	210	24-3	8-Φ23	610	350
	200	400	335	295	265	26-3	12-Φ23	765	400
	250	450	405	355	320	30-3	12-Φ25	895	450
	300	500	460	410	375	30-4	12-Φ25	1145	500
	350	550	520	470	435	34-4	16-Φ25	1200	550
	400	600	580	525	485	36-4	16-Φ30	1400	600
	450	650	640	585	545	40-4	20-Φ30	1500	650
	500	700	705	650	608	44-4	20-Φ34	1630	700
	600	800	840	770	718	48-5	20-Φ41	1830	800
