產品特點
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、閘閥開閉較省力。
7、閘閥介質流向不受限制,不擾流、不降低壓力
產品特點
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、閘閥開閉較省力。
7、閘閥介質流向不受限制,不擾流、不降低壓力
閥桿
閘閥閥桿按運動形式分為明桿（升降軸）和暗桿（旋轉軸），閘閥因此而分為明桿閘閥和暗桿閘閥兩種。
1、 明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。
2、明桿閘閥開啟時，閥桿從手輪上方伸出，可以直接顯示閘閥的開啟程度。閥桿梯形螺紋在閥桿上的上半部，不予介質直接接觸，不受介質腐蝕，而且潤滑方面。因此，它適用于腐蝕性介質、污濁介質和高溫蒸汽介質的閘閥上。閥的啟閉程度可以從螺紋直接看出，便于操作也是其優點之一。不足之處是，由于螺紋外漏，容易黏上空氣中的塵埃，加速螺紋磨損，故應盡量安裝于室內。盡管如此，應用還是較為廣泛。
3、暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。由于閥桿不做升降運動，不能像明桿閘閥那樣，通過閥桿伸出長度來顯示開啟程度，因此，應裝設開度指示器。
暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。
閥體和閥蓋
閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑 的閘閥也采用閥座縮口 的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：
1、使閥的零件尺寸有所減小，重量減輕，從而節省材料。減小了密封面，精加工量減少。
2、 由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。
因通道收縮會增加水的阻力。故在高壓蒸汽管道上，一般為了減小阻力，常在關閉件之下連一導向管，以減小阻力及防止介質里的微粒落入閥體中。
閘板
按閘板的形式可分為鍥式平行式。
1、鍥式閘板。鍥式閘板其密封面與閘板垂直中心線成一定傾角，傾角的大小取決于介質的溫度和通經的大小。一般介質溫度越高，通經越大，傾角越大，以防止溫度變化時閘板被卡住，無法開啟。鍥式閘板起密封性比平行式好?？捎迷诟邏洪l閥上。
鍥式閘板又分彈性閘板、鍥式閘板和鍥行雙閘板。
a、 彈性閘板。閘板的垂直平分面上加工出一個環形溝槽，從而使閘板具有一定的彈性。正是這彈性變形，在閘板閉合時，補償閘板密封面上與閥座密封面之間鍥角的偏差，到達好的吻合，以保證密封。
彈性閘閥密封面可靠。適用于各種壓力和溫度的中小口徑閘閥，要求介質中含固體微粒要少，以防擠塞在閘板環形槽內，影響彈性密封性。
b. 鍥式單閘板，它是整體的鍥式閘板。啟閉過程中密封面易發生擦傷，溫度變化易使閘板鍥住。他是用于常溫、中溫、各種壓力的閘板。
c. 鍥式雙閘板，它是由兩塊閘板組合而成，用球面頂心絞接成鍥形閘板。其優點是對密封面角度的精度要求較低；閘板密封面磨損后可以在頂心處加墊片補償；溫度變化不易引起卡主現象，也不宜擦傷。由于閘板是活動連接的，且零件較多，在粘性介質中容易粘結，影響密封。特別是上下?lián)醢宄Ｄ赇P蝕后閘板任意脫落。它通常用于通水、蒸汽、煤氣管路上。
2、平行式閘板。平行式閘板是閘板兩密封面互相平行，并與通道中心線垂直。平行式閘板可分為平行式但閘板和平行式雙閘板兩種。
a． 平行式單閘板，結構簡單，加工方面，但密封性較差。適用于中、低壓；大、中口徑，常用于通油類或煤氣，天然氣的管路上。
b． 平行式雙閘板，它的特點剛好與平行式單閘板相反。按其結構又可分為自動密封式和撐開式兩種。
自動密封式平行雙閘板閘閥。閘閥是有兩塊圓盤組成，圓盤都套在閥桿的吊環內，依靠介質的壓力把兩塊圓盤都壓向介質出口一端的閘板座密封面上，達到單面密封的目的。若在低壓時密封性就較差。因此，在兩塊圓盤中間放置一個彈簧，靠彈簧力作用，把圓盤壓緊在閥座上實現密封。該閥啟閉時易擦傷和磨損。故較少采用。
撐開式平行雙閘板閘閥。又分為上頂鍥和下頂鍥兩種。兔2-5為上頂鍥式平行雙閘板。在關閉閘板時，當閘板下降到底后，閥桿繼續向前運動，迫使頂鍥向下，在頂鍥作用下兩閘板在水平方向向背運動，產生密封力，達到密合。
閥在關閉時，依靠閥桿推動閘板，再通過頂鍥往上頂，靠閘板和頂鍥的斜面相接觸，使閘板向兩邊分開，接觸閥座達到關閉的目的。
設計與制造 | GB/T12234 | |
連接端尺寸 | 結構長度 | GB/T12221 |
法蘭尺寸 | JB79 | |
檢驗與試驗 | JB/T9092 | |
材 料 | 碳鋼 | GB/T12229 |
不銹鋼 | GB/T12230 | |
標 志 | GB/T12220 | |
供 貨 | JB/T7928 | |

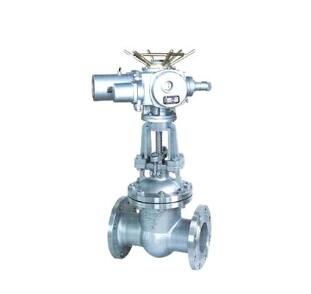

電動法蘭閘閥 主要零件材料
閥體 | 閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 |
適用溫度 |
WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
ZGlCr5MO |
ZGlCr5M0+ |
1Crl8Ni9+ | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
ZGlCrl8Ni9Ti | Crl了Ni2 |
1Crl8Ni9+ | 1Crl8Ni9Ti | PTFE | 硝酸類、堿類 | 200 | |
ZG00Crl7Nil4M02 |
316L+ | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲銨液、磷酸 | ||
產品參數說明
工作溫度和壓力：
碳素鋼：－29℃~425℃ 不繡鋼：－40℃~600℃ 鉻釩鋼：≤550℃
高鉻鎳鋼：≤900℃
壓力：0.6 10 1.6MPa
產品特點及應用范圍;
本產品設計緊湊，占據空間小，重量輕，價格便宜，易于安裝耐磨防堵措施完善，便于維修，使用方便及壽命長，并且可任意選配氣動，電動執行機構或液動驅動裝置，
廣泛應用在選礦 冶金 造紙 污水處理 石化 發電廠 給排水 排渣等工業部門
電動法蘭閘閥 主要外形尺寸
公稱壓力 |
公稱通徑 | 標準值 | 參考值 | 電裝型號 | ||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 質量 | |||
1.6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | DZW45A | |||
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
2.5 | 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 678 | 95 | DZWl0A | ||
65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 590 | 693 | 99 | DZWl5A | |||
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 755 | 113 | DZW20A | |||
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 820 | 132 | DZW20A | |||
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 590 | 934 | 206 | DZW30A | |||
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 590 | 1138 | 257 | DZW30A | |||
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 810 | 1409 | 317 | DZW45A | |||
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 810 | 1588 | 412 | DZW60A | |||
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 830 | 1750 | 750 | DZW90 | |||
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |||
450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |||
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |||
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |||
<
<
<
<
<
<
<
<
<
<
