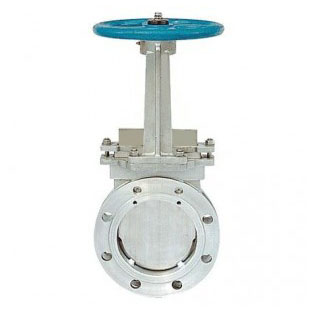

PZ73H、PZ73X、PZ73Y、PZ73F刀閘閥

【刀閘閥用途】PZ73H、PZ73X刀閘閥系列產品廣泛應用于各種工業領域，特別是采礦、鋼鐵工業-—用于煤炭、濾渣漿，凈化裝置—用于廢水、泥漿、污物及帶有懸浮物的澄清

在線咨詢全國熱線
13325269761

【刀閘閥用途】

PZ73H、PZ73X刀閘閥系列產品廣泛應用于各種工業領域，特別是采礦、鋼鐵工業-—用于煤炭、濾渣漿，凈化裝置—用于廢水、泥漿、污物及帶有懸浮物的澄清水，造紙工業—用于任何濃度紙漿、料水混合物，電站除灰--用于灰渣漿液等專業管道系統。

【結構示意圖】

【刀閘閥特點】

1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物;

2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長;

3、刀閘閥可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

【刀閘閥型號】

常見刀閘閥型號有：PZ73H-10C、PZ73H-16C、PZ73F-10C、PZ73F-16C、PZ73Y-10C、PZ73Y-16C、PZ673H、PZ673Y、PZ673F、PZ973H、PZ973Y、PZ973F等。

【執行標準】

設計規范：GB/12234 DIN3356

法蘭連接：ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545

試驗與檢驗：GB/T 13927 DIN3230 API598

【性能參數】

刀閘閥基本型號		PZ73H	PZ73Y	PZ73F
工作壓力(MPa)		1.6~2.5 Calss150
口徑		DN50-DN2000 2″-80″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
可選材料	閥體	WCB CF8 CF8M CF3 CF3M
	球體	WCB CF8 CF8M CF3 CF3M
	閥桿	WCB CF8 CF8M CF3 CF3M
	密封面	不銹鋼司太立合金碳化鎢 PTFE
	填料	柔性石墨 PTFE

【外形尺寸】

1.0MPa下的刀閘閥外形尺寸

DN	L	D	D1	D2	H	z*M	D0
50	43	160	125	100	285	4*M16	180
65	46	180	145	120	298	4*M16	180
80	46	195	160	135	315	4*M16	220
100	52	215	180	155	365	8*M16	220
125	56	245	210	185	400	8*M16	230
150	56	280	240	210	475	8*M20	280
200	60	335	295	265	540	8*M20	360
250	68	390	350	320	630	12*M20	360
300	78	440	400	368	780	12*M20	400
350	78	500	460	428	885	16*M20	400
400	102	565	515	482	990	16*M22	400
450	114	615	565	532	1100	20*M22	560
500	127	670	620	585	1200	23*M22	530
600	154	780	725	685	1450	20*M27	600
800	190	1010	950	898	2000	24*M30	680

1.6MPa下的刀閘閥外形尺寸

DN	L	D	D1	D2	H	z*M	D0
50	43	160	125	99	285	4*M16	180
65	46	185	145	120	295	4*M16	180
80	46	200	160	135	315	8*M16	220
100	52	220	180	155	365	8*M16	220
125	56	250	210	185	400	8*M16	230
150	56	285	240	210	475	8*M20	280
200	60	340	295	265	540	12*M20	360
250	68	405	355	310	630	12*M22	360
300	78	460	410	375	780	12*M22	400
350	78	520	470	435	885	16*M22	400
400	102	580	525	485	990	16*M27	400
450	114	640	585	545	1100	20*M27	530
500	127	715	650	609	1200	20*M30	530
600	154	840	770	720	1450	20*M36	600
800	190	1025	950	898	2000	24*M36	680
